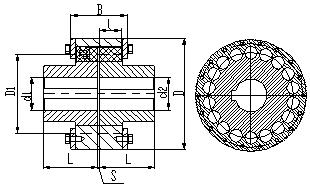

LZ、LZD型弹性柱销齿式联轴器(GB/T 5015-2003)
LZ型 LZD型
型号 |
公称转矩Tn KN.m |
许用转速(n) r/min |
轴孔直径 d1,d2 |
轴孔长度 mm |
D |
B |
S |
d3 |
l |
最大重量 kg |
|||
Y 型 |
J,J1,Z1型 |
LZ 型 |
LZD 型 |
LZ 型 |
LZD 型 |
||||||||
LZ1 LZD1 |
0.1 |
4000 |
12-24 |
32-52 |
27-38 |
76 |
42 |
56-58 |
2.5 |
13-15 |
10 |
15 |
1.0 |
LZ2 LZD2 |
0.25 |
4000 |
16-32 |
42-82 |
30-60 |
92 90 |
50 |
68-76 |
2.5 |
13-23 |
10? |
18 |
4.0 |
LZ3 LZD3 |
0.63 |
4000 |
25-42 |
62-112 |
44-84 |
118 |
69 |
94-104 |
3 |
20-30 |
15 |
25 |
?8.5 |
LZ4 LZD4 |
1.6 |
4000 |
40-60 |
112-142 |
84-107 |
158 |
89 |
124-131 |
4 |
30-37 |
20 |
35 |
18 |
LZ5 LZD5 |
4.0 |
4000 |
50-80 |
112-172 |
84-132 |
192 |
89 |
124-136 |
4 |
30-42 |
20 |
35 |
29 |
LZ6 LZD6 |
6.3 |
3300 |
60-95 |
172-212 |
107-167 |
230 |
111 |
151-156 |
5 |
37-42 |
30 |
45 |
48 |
LZ7 LZD7 |
10 |
2900 |
70-110 |
172-252 |
132-202 |
260 |
113 |
153-163 |
5 |
37-47 |
30 |
45 |
73 |
LZ8 LZD8 |
16 |
2500 |
80-130 |
172-252 |
132-202 |
300 |
136 |
177-187 |
6 |
41-54 |
35 |
50 |
115 |
LZ9 LZD9 |
25 |
2300 |
90-150 |
172-252 |
132-202 |
335 |
149 |
197-207 |
7 |
44-54 |
35 |
60 |
151 |
LZ10 LZD10 |
31.5 |
2100 |
100-170 |
212-302 |
167-242 |
355 |
151 |
202-217 |
8 |
49-64 |
35 |
60 |
196 |
LZ11 LZD11 |
40? |
2000 |
110-180 |
212-302 |
167-242 |
380 |
170 |
222-237 |
8 |
49-64 |
40 |
70 |
237 |
LZ12 LZD12 |
63? |
1700 |
130-200 |
252-352 |
202-282 |
445 |
183 |
237-257 |
8 |
54-74 |
45 |
75 |
399 |
LZ13 LZD13 |
100 |
1500 |
150-240 |
252-410 |
202-330 |
515 |
218 |
276-296 |
8 |
54-74 |
50 |
90 |
500 |
LZ14 LZD14 |
125 |
1400 |
170-260 |
302-410 |
242-330 |
560 |
218 |
-- |
8 |
-- |
50 |
90 |
700 |
LZ15 LZD15 |
160 |
1300 |
190-300 |
352-470 |
232-380? |
590 |
238 |
-- |
10 |
-- |
55 |
100 |
770 |
LZ16 LZD16 |
250 |
1000 |
220-340 |
352-550 |
282-450 |
695 |
262 |
-- |
10 |
-- |
65 |
110 |
1170 |
LZ17 LZD17 |
315 |
950 |
240-380 |
410-550 |
330-450 |
768 |
282 |
-- |
10 |
-- |
70 |
120 |
1670 |
LZ18 LZD18 |
400 |
850 |
250-420 |
410-650 |
330-540 |
860 |
300 |
-- |
13 |
-- |
80 |
125 |
2200 |
LZ19 LZD19 |
630 |
750 |
280-450 |
470-650 |
380-540 |
970 |
320 |
-- |
14 |
-- |
85 |
135 |
2900 |
LZ20 LZD20 |
1000 |
650 |
320-500 |
470-650 |
380-540 |
1156 |
351 |
-- |
15 |
-- |
90 |
150 |
4300? |
LZ21 LZD21 |
1600 |
530 |
380-630 |
550-800 |
450-680 |
1440 |
355 |
-- |
18 |
-- |
110 |
150 |
7500 |
LZ22 LZD22 |
2000 |
500 |
420-750 |
650-900 |
540-780 |
1520 |
396 |
-- |
19 |
-- |
110 |
170 |
10150 |
LZ23 LZD23 |
2500 |
460 |
480-850 |
650-1000 |
540-880 |
1638 |
430 |
-- |
20 |
-- |
120 |
185 |
13000 |

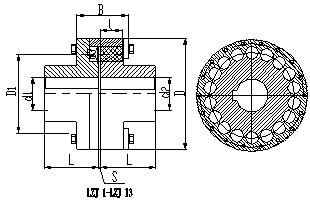

LZJ 型弹性柱销齿式联轴器(GB/T 5015-1985)
型号 | 公称转矩Tn KN.m | 许用转速(n) r/min | 轴孔直径 d1,d2 | 轴孔长度 mm | D | B | S | d3 | l | 最大重量 kg | |
Y 型 | J,J1,Z1型 | ||||||||||
LZJ1 | 0.1 | 4000 | 12-24 | 32-52? | 27-38 | 84 | 38 | 4.5 | 10 | 15 | 1.0 |
LZJ2 | 0.25 | 4000 | 16-32 | 42-82? | 30-60 | 98 | 42 | 4.5 | 10 | 18 | 4.0 |
LZJ3 | 0.63 | 4000 | 25-42 | 62-112 | 44-84 | 124 | 53 | 6 | 15 | 25 | ?8.5 |
LZJ4 | 1.6 | 4000 | 40-60 | 112-142 | 84-107 | 166 | 73 | 7 | 20 | 35 | 18 |
LZJ5 | 4.0 | 4000 | 50-80 | 112-172 | 84-132 | 214 | 78 | 7 | 20 | 35 | 29 |
LZJ6 | 6.3 | 3300 | 60-95 | 172-212 | 107-167 | 240 | 89 | 8 | 30 | 45 | 48 |
LZJ7 | 10 | 2900 | 70-110 | 172-252 | 132-202 | 280 | 100 | 9 | 30 | 45 | 73 |
LZJ8 | 16 | 2500 | 80-130 | 172-252 | 132-202 | 330 | 113 | 10 | 35 | 50 | 115 |
LZJ9 | 25 | 2300 | 90-150 | 172-252 | 132-202 | 370 | 133 | 13 | 35 | 60 | 151 |
LZJ10 | 31.5 | 2100 | 100-170 | 212-302 | 167-242 | 384 | 133 | 13 | 35 | 60 | 196 |
LZJ11 | 40 | 2000 | 110-180 | 212-302 | 167-242 | 404 | 151 | 15 | 40 | 70 | 237 |
LZJ12 | 63 | 1700 | 130-200 | 252-352 | 202-282 | 480 | 165 | 15 | 45 | 75 | 399 |
LZJ13 | 100 | 1500 | 150-240 | 252-410 | 202-330 | 545 | 185 | 17 | 50 | 90 | 500 |
LZJ14 | 125 | 1400 | 170-260 | 302-410 | 242-330 | 648 | 185 | 17 | 50 | 90 | 700 |
LZJ15 | 160 | 1300 | 190-300 | 352-470 | 232-380 | 678 | 196 | 19 | 55 | 100 | 770 |
LZJ16 | 250 | 1000 | 220-340 | 352-550 | 282-450 | 800 | 227 | 24 | 65 | 110 | 1170 |
LZJ17 | 315 | 950 | 240-380 | 410-550 | 330-450 | 875 | 244 | 29 | 70 | 120 | 1670 |
LZJ18 | 400 | 850 | 250-420 | 410-650 | 330-540 | 980 | 251 | 29 | 80 | 125 | 2200 |
LZJ19 | 630 | 750 | 280-450 | 470-650 | 380-540 | 1100 | 274 | 29 | 85 | 135 | 2900 |
LZJ20 | 1000 | 650 | 320-500 | 470-650 | 380-540 | 1288 | 303 | 34 | 90 | 150 | 4900 |
LZJ21 | 1600 | 530 | 380-630 | 550-800 | 450-680 | 1596 | 324 | 39 | 110 | 150 | 7500 |
LZJ22 | 2000 | 500 | 420-750 | 650-900 | 540-780 | 1680 | 358 | 45 | 110 | 170 | 10150 |
LZJ23 | 2500 | 460 | 480-850 | 650-1000 | 540-880 | 1810 | 380 | 47 | 120 | 185 | 13000 |

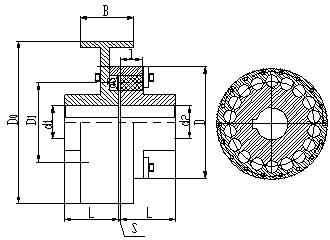

LZZ 型弹性柱销齿式联轴器(GB/T 5015-1985)
型号 | 公称转矩Tn KN.m | 许用转速(n) r/min | 轴孔直径 d1,d2 | 轴孔长度 mm | D0 | D | B | d3 | l | 最大重量 kg | |
Y 型 | J,J1,Z1型 | ||||||||||
LZZ1 | 0.25 | 4000 | 16-32 | 42-82 | 30-60 | 160 | 98 | 68 | 10 | 18 | 7 |
LZZ2 | 0.63 | 3800 | 25-42 | 62-112 | 44-84 | 200 | 124 | 85 | 15 | 25 | 13 |
LZZ3 | 1.6 | 3000 | 40-60 | 112-142 | 84-107 | 250 | 166 | 105 | 20 | 35 | 30 |
LZZ4 | 4.0 | 2400 | 50-80 | 112-172 | 84-132 | 315 | 214 | 132 | 20 | 35 | 52 |
LZZ5 | 6.3 | 1900 | 60-95 | 172-212 | 107-167 | 400 | 240 | 168 | 30 | 45 | 81 |
LZZ6 | 10 | 1500 | 70-110 | 172-252 | 132-202 | 500 | 280 | 210 | 30 | 45 | 140 |
LZZ7 | 16 | 1200 | 80-130 | 172-252 | 132-202 | 630 | 330 | 265 | 35 | 50 | 257 |
LZZ8 | 25 | 1050 | 90-150 | 172-252 | 132-202 | 710 | 370 | 298 | 35 | 60 | 331 |
LZZ9 | 31.5 | 950 | 100-170 | 212-302 | 167-242 | 800 | 384 | 335 | 35 | 60 | 424 |
